Бесплатный ИИ для чертежей и схем по фото

Чертеж онлайн ищут и ради ручных онлайн-редакторов САПР, то есть систем автоматизированного проектирования. Там линии строит человек. ИИ для чертежей работает иначе: нейросеть создает изображение чертежа или схемы по фотографии или описанию. Вы загружаете фото предмета или описываете его словами. Модель GPT Image 2 за кнопкой строит чертеж.

Результат приходит растровым изображением, файла для САПР не будет. Размеры на нем нужно сверять с реальным предметом. Для строительства, расчетов и проектной документации такой результат не подходит.

Выход есть: использовать нейросеть как источник эскиза, учебной основы и задания тому, кто чертит. Размеры при этом проверять самому. Разберем, какие чертежи и схемы можно получить, покажем три шага и объясним, как описать задачу и проверить результат.

Какие чертежи и схемы делает ИИ

ИИ создает изображение чертежа по снимку, изображение чертежа по описанию и изображение схемы. Инструмент решает три задачи:

• Чертеж по снимку. На входе снимок предмета и короткая команда преобразовать его в контурный чертеж нужного вида. На выходе линии без теней и фона. Нейросеть распознает объект на снимке, определяет его форму и связи между частями.
• Чертеж по описанию. На входе текст: объект, вид, размеры, материал. Нейросеть разбирает его на ключевые слова и фразы. По ним она решает, какие объекты нарисовать, какую форму и размеры им дать и как расположить их относительно друг друга. Описание выручает, когда предмета еще нет под рукой и его нужно придумать.
• Схема. Изображение связей между элементами. Чертеж передает форму и размеры предмета для изготовления, а схема показывает связи и масштаба, как правило, не требует. Схема нужна там, где важен порядок и расположение: комнат, деталей, этапов.

Работа по снимку возможна потому, что современные модели машинного обучения умеют интерпретировать фотографии. GPT Image 2 понимает текстовые описания на русском и генерирует схемы, поэтому запрос пишется обычным языком.

Генератор изображений справляется и с типовыми заданиями:

• Эскиз. Показывает замысел без точного масштаба и полного набора размеров, поэтому годится для обсуждения идеи.

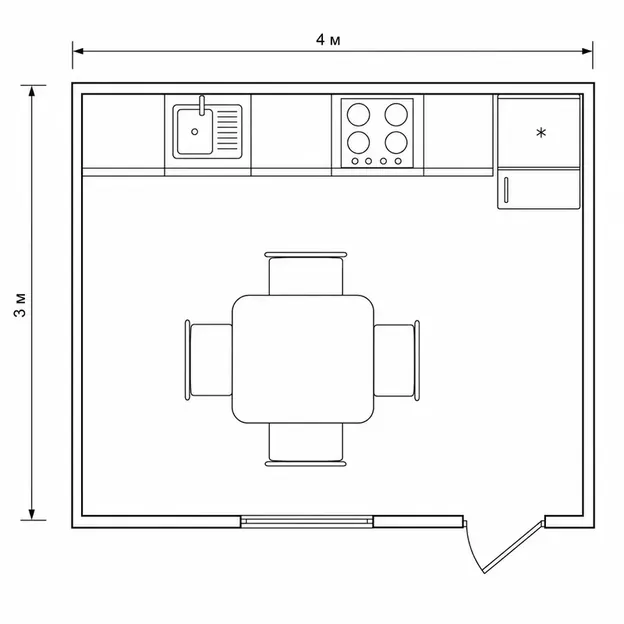

• Схема помещения. Показывает, как расположены комнаты или мебель.
• Изометрия. Объемное изображение предмета, на котором видны сразу три его стороны.

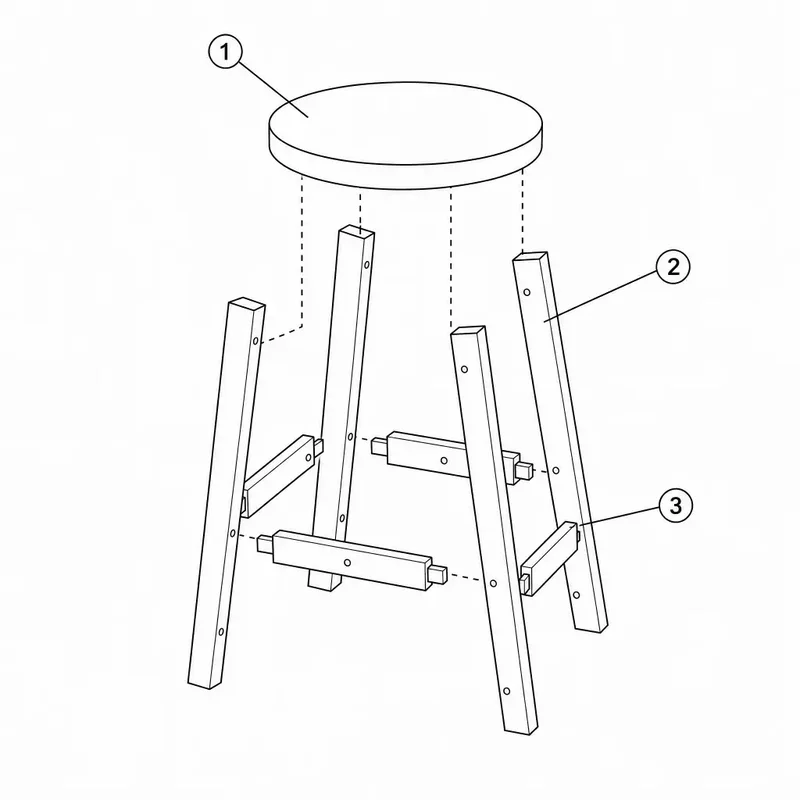

• Взрыв-схема. Показывает детали изделия, разнесенные вдоль осей сборки, с номерами позиций. Такую схему рисуют для инструкции по сборке.

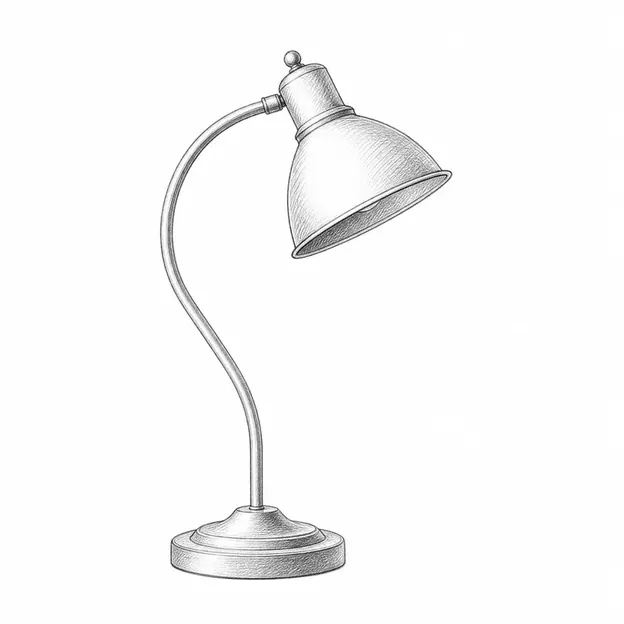

• Линейная графика. Рисунок из одних линий: в него нейросеть переводит фотографию.

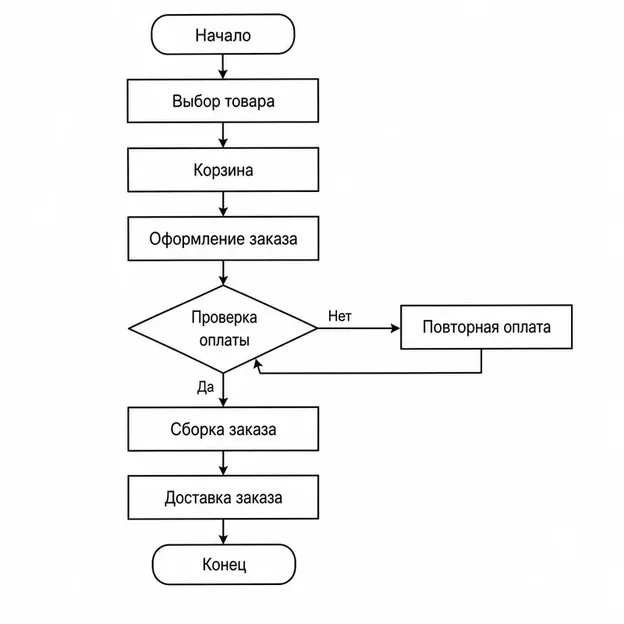

• Блок-схема. Показывает шаги процесса и развилки между ними. Перечислите в запросе шаги и условия, например «если оплата прошла, сборка и доставка, если нет, повторная оплата». GPT Image 2 рисует блоки, стрелки и подписи на русском, поэтому ИИ для схем подходит и для процессов, а не только для помещений.

Примеры чертежей до и после

Пара «до и после» показывает, что получается у нейросети. Это путь от исходного снимка или запроса к готовому чертежу.

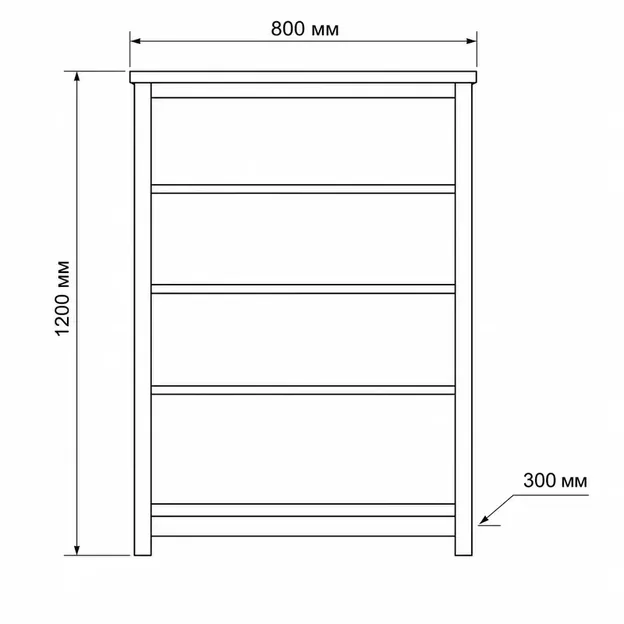

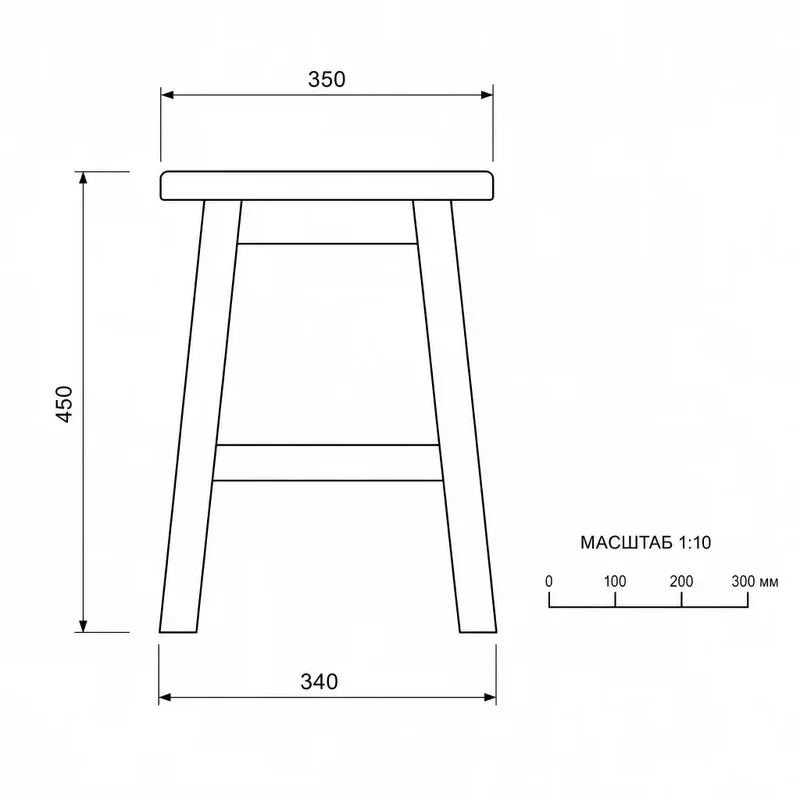

В паре три части: вход, результат и правка после первой генерации. Она показывает, какой элемент запроса сработал не с первого раза: вид, размеры или стиль линий. Три пары закрывают три задачи: фото предмета и чертеж, описание и чертеж, схема помещения. Для таких пар подходят бытовые и учебные объекты: деталь, предмет мебели, план комнаты.

Как сделать чертеж за три шага

Работа занимает три шага: загрузить фото или описание, написать запрос, запустить генерацию.

1. 1

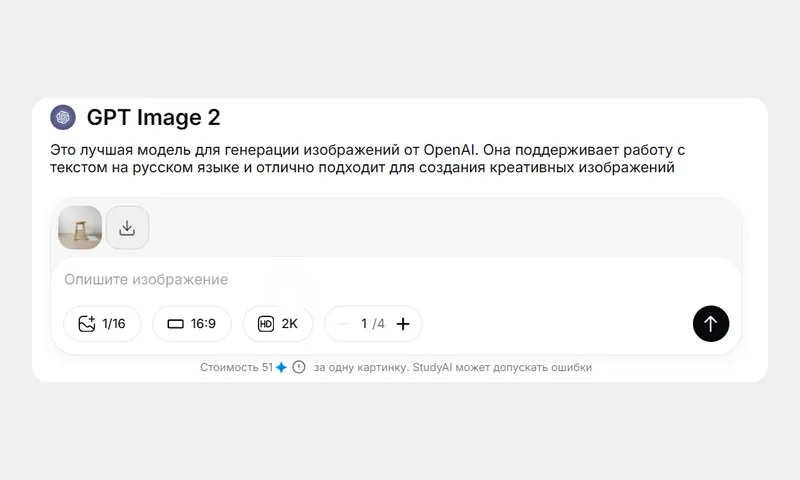

   Загрузите фото или опишите объект. Формат JPG, JPEG или PNG, размер до 10 МБ. Для фото нужен ровный свет: блики и засветка закрывают часть линий. Предмет снимайте прямо, а рядом положите ориентир с известным размером, например линейку или лист бумаги. Без фото опишите объект словами.


2. 2

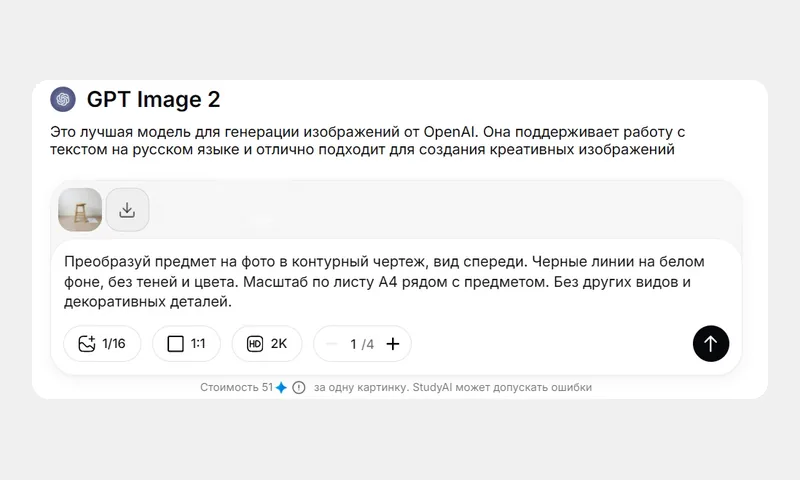

   Напишите запрос. Что нарисовать, какой вид нужен, какие размеры: одной-двумя фразами. Например: «Контурный чертеж этой детали, вид спереди, черные линии на белом фоне».


3. 3

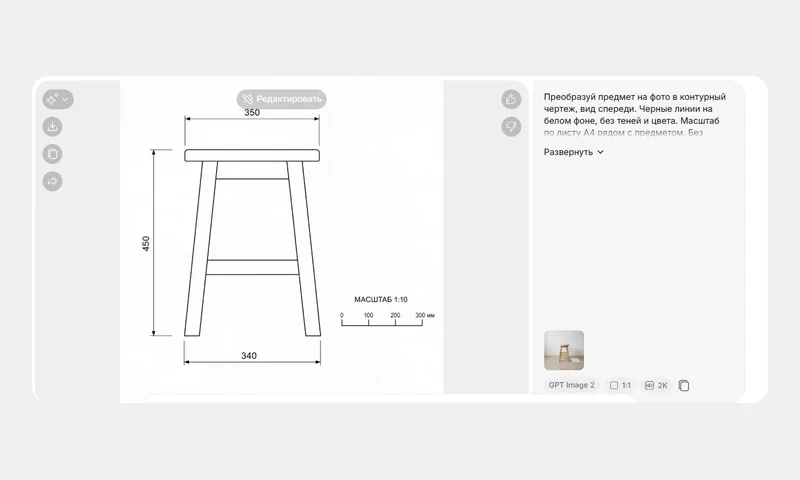

   Нажмите «Поехали!». Откроется чат с моделью GPT Image 2, где результат можно уточнять текстовыми правками. Попросите другой вид или уберите лишние детали.



Типичная ошибка — снимок под углом. Он смещает пропорции предмета, поэтому ракурс выравнивают до загрузки. Современные модели изображений, например GPT Image 2, умеют выравнивать перспективу программно. Если результат не подошел, меняйте за одну правку один параметр: так видно, что дало эффект.

Все делается прямо на странице: снимок загружается в форму, а нейросеть строит по нему изображение. Уточнения вы вносите в чате.

Для первой генерации нужна регистрация. Результат приходит изображением в чате.

Сделать чертеж

Видеоинструкция: как сделать чертеж по фото

Смотрите видеоинструкцию на любой удобной площадке

Как описать задачу, чтобы получился нужный результат

Запрос складывается из пяти элементов: объект, вид, размеры, стиль линий и исключения. Нейросеть работает с тем, что названо в запросе: размытое описание дает неопределенный результат, а размеры, допуски и материал приближают его к ожидаемому. У каждого элемента есть пример:

• Объект. Тип, материал, назначение. Вместо общего «чертеж дома» напишите «двухэтажный жилой дом с плоской крышей».
• Вид. Вид спереди, вид сбоку и вид сверху — три ортогональные проекции одного предмета на плоскости под прямым углом. Вместе они показывают его форму. Один вид — один запрос, а описание объекта во всех запросах одинаковое.
• Размеры. Габариты, при необходимости допуски и материал пишите текстом: «ширина {значение}, высота {значение}». Если на изображении нужны размерные линии и выноски с размерами, попросите их прямо.
• Стиль линий. Контурный чертеж содержит только линии границ и ребер предмета, поэтому просите черные линии на белом фоне без теней и цвета.
• Исключения. Это негативный запрос: перечень того, чего на изображении быть не должно. Например, других видов, фона и декоративных деталей.

Исходное фото тоже влияет на результат. Несколько ракурсов одного предмета лучше одного снимка: три-четыре проекции помогают нейросети точнее восстановить геометрию. Масштаб определяется по предмету с известным размером в кадре, по линейке или листу бумаги. Без такого ориентира размеры на результате оценочные. Четкая и хорошо освещенная фотография дает более ясные линии, чем размытая или темная.

Четыре шаблона закрывают типовые запросы: фото, описание, схему помещения и блок-схему. Значения в фигурных скобках замените своими.

Запрос по фото.

Преобразуй предмет на фото в контурный чертеж, вид {спереди, сбоку или сверху}. Черные линии на белом фоне, без теней и цвета. Масштаб по {ориентир с известным размером в кадре}. Без других видов и декоративных деталей.

Запрос по описанию.

Нарисуй контурный чертеж: {объект, материал, назначение}. Вид {спереди}. Размеры: ширина {значение}, высота {значение}, глубина {значение}. Добавь размерные линии с выносками. Черные линии на белом фоне, без теней и фона.

Схема помещения сверху.

Нарисуй схему помещения, вид сверху: {тип помещения}. Размеры комнаты: длина {значение}, ширина {значение}. Мебель: {перечень}. Черные линии на белом фоне, без теней и цвета.

Блок-схема по описанию.

Нарисуй блок-схему процесса: {процесс}. Шаги: {шаги и развилки}. Подписи на русском, черные линии на белом фоне, без теней и цвета.

Для чего результат не подходит

Результат — растровое изображение, и для строительства, расчетов и проектной документации он не подходит. У этого ограничения четыре причины:

• Растр вместо вектора. Растровое изображение состоит из пикселей и теряет четкость при увеличении, а векторное строится из линий и кривых и масштабируется без потери четкости. Для производства нужен векторный файл. Перевести растр в вектор без потери точности нельзя. Поэтому для презентации и печати эскиза растр годится, а для передачи в производство нет.
• Размеры недостоверны. Нейросеть воспроизводит вид чертежа по обучающим примерам и не вычисляет геометрию. Поэтому ошибка в размере или проекции выглядит так же убедительно, как верный результат. Цифра на выноске точность не подтверждает, и проверять нужно каждую.
• Виды не согласованы. Каждый вид рисуется отдельно: размер на виде сверху может не совпасть с видом спереди, а отверстие оказаться в другом месте. Поэтому три вида одного предмета нельзя брать в работу без сверки.
• Оформление не соответствует стандартам. Чертеж по стандартам требует рамки, основной надписи, шрифта, типов линий и обозначений. Нейросеть такого оформления не дает, и добавлять его приходится человеку.

Проверка состоит из трех шагов:

1. Сверьте каждый размер между видами.
2. Сравните габариты с реальным предметом и проверьте ключевые параметры вручную в привычной среде проектирования.
3. Перенесите результат в САПР, если нужен рабочий чертеж. Нейросеть дает эскиз или основу, а финальную ответственность за документ несет человек с инженерным пониманием задачи.

Для чего подходит. Эскиз замысла, иллюстрация, схема для презентации, задание тому, кто чертит. Во всех случаях изображение показывает форму и компоновку, а размеры и оформление проставляет человек. Для учебы результат годится как эскиз или иллюстрация, которую студент проверяет и оформляет сам по требованиям преподавателя.

Что выбрать: ИИ или САПР

Для быстрого эскиза по фото или описанию хватит ИИ, для рабочего чертежа нужна САПР. САПР, система автоматизированного проектирования, строит чертеж в CAD-программе из точек, линий и их связей: человек задает координаты, размеры и ограничения. Поэтому контроль над каждым элементом в ней выше. Ручные онлайн-редакторы работают по тому же принципу, и чертеж онлайн строится там линия за линией.

ИИ выигрывает в скорости на типовых элементах и уступает в точности и оформлении. Сравнение по шести критериям:

В каком случае хватит ИИ. Для эскиза детали, учебной основы и схемы помещения для презентации, если размеры проверит человек.

В каком случае нужна САПР. Для рабочего документа с точными габаритами и оформлением по стандартам: рамка, основная надпись, типы линий.

Как использовать вместе. Нейросеть выполняет черновик за минуты, а САПР доводит его до рабочего вида. Допуски, проверка по стандартам и инженерное решение остаются за человеком. Например, ИИ рисует эскиз детали по фото, а инженер сверяет размеры и перечерчивает деталь в САПР.
